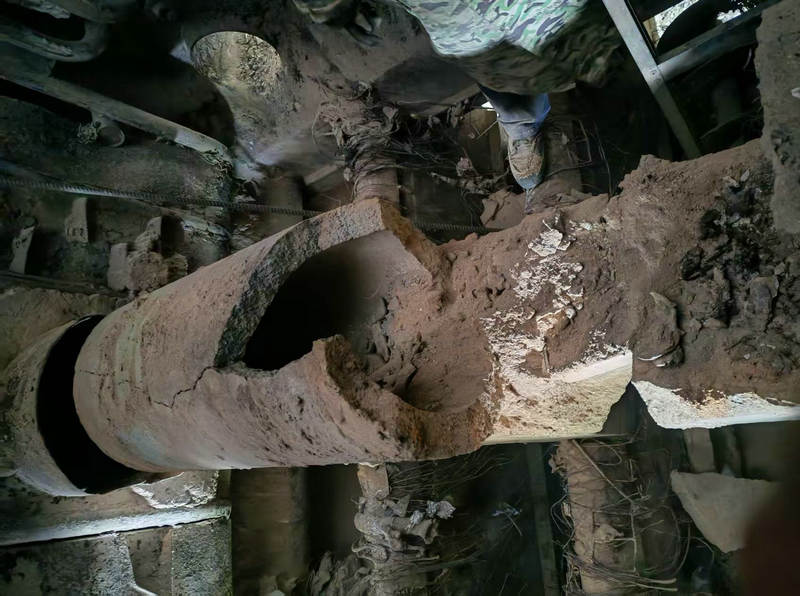

在垃圾焚燒爐的物料輸送系統中，碳化硅（SiC）管道因優異的耐高溫、耐腐蝕及耐磨性能，被廣泛應用于高溫垃圾輸送環節。然而，近期多個項目出現管道服役周期遠低于設計預期的問題—如圖中所示，管道在短時間內便出現貫穿性裂紋與結構性破損，不僅造成生產中斷，更帶來環保泄漏風險。

一、失效機理分析

從現場破損形態與材料特性來看，碳化硅管道的失效主要源于多因素耦合作用：

1. 脆性斷裂主導：碳化硅屬于共價鍵陶瓷，硬度高但韌性極差，對應力集中極為敏感。垃圾輸送過程中，金屬、玻璃等硬質雜物的高速沖擊會在管道內壁形成微裂紋，在熱循環應力與物料持續沖刷下，裂紋快速擴展并貫穿管壁，最終導致大面積剝落。

2. 熱應力疲勞損傷：焚燒爐內溫度波動可達數百攝氏度，管道在頻繁的熱脹冷縮中產生交變應力。若設計階段未設置足夠的膨脹補償結構，或安裝時存在預緊力偏差，會進一步加劇應力集中，成為裂紋萌生的核心誘因。

3. 材料先天缺陷：部分低成本碳化硅管材存在燒結不致密、晶粒粗大、夾渣等問題，內部氣孔與微裂紋在服役環境中快速擴展，大幅縮短管道使用壽命。

4. 腐蝕協同破壞：垃圾滲濾液中的酸堿成分與高溫煙氣中的硫化物，會在管道表面形成腐蝕層，削弱材料強度，與物理沖刷形成“腐蝕-磨損”協同效應，加速管道失效。

二、針對性改進對策

針對上述失效原因，可從材料、設計、運維三方面優化：

• 材料升級：采用反應燒結或熱壓燒結制備的高純致密碳化硅，通過添加碳纖維、SiC晶須等增韌相，提升材料抗沖擊性能；同時優化表面處理工藝，降低內壁粗糙度，減少物料粘附與沖刷。

• 設計優化：合理設置膨脹節與柔性連接，消除熱應力；調整管道傾角與內徑，優化物料流態，避免局部沖擊；在易磨損段采用內襯耐磨陶瓷片或加厚管壁設計。

• 運維強化：建立定期探傷監測機制，利用超聲、紅外等技術提前預警裂紋；規范安裝流程，避免強行對接產生預緊力；優化垃圾預處理工藝，減少大塊硬質雜物進入輸送系統。
