CA-70水泥的主要礦物相為CA2。它與CA-50水泥相比，其特點是水化速度慢，后期強度大和耐火度高。因此，采用CA-70水泥配置耐火澆注料，在常溫和超時條件下養護，也表現為早期強度較低，后期強度較大。如在較高溫度下或采用蒸汽養護，也可達到快硬高強的效果。另外，由CA2含量多，水化后形成的鋁膠也多，所以加熱后產生較多的活性氧化鋁并形成新礦物，有利于提高耐火澆注料的性能。
CA-70水泥耐火澆注料成型初凝后，可采用兩種方法養護：標準養護和蒸汽養護。養護方法不同，常溫耐壓強度也有差異。

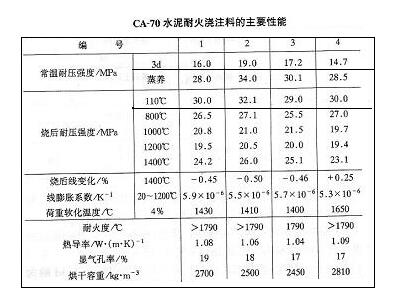

CA-70水泥耐火澆注料成型初凝后，標準養護至28d，耐壓強度可達40~60MPa。如以28d強度為100%計，其強度隨齡期增長的百分比情況：養護1d的常溫耐壓強為15~17,3d的為35~40,7d的為50~60,14d的70~80,21d的為85~90：當采用蒸汽養護時，其升溫—恒溫—降溫的時間分別為4h—10h一4h，恒溫溫度為（80±5）℃。蒸養后的耐壓強度可達到標養28d強度的60%~80%。CA-70水泥澆注料的耐火度較高，一般為1790℃左右：荷重軟化溫度比高鋁磚低，是由于未預先煅燒所致。
