耐火澆注料的主要化學成分為ZrO2和AL2O3，ZrO2分子量123.22。無色單斜晶體或白色無定形粉末。相對密度 5.68(單斜晶體)，熔點2715℃。沸點約5020℃。不溶于水、鹽酸和稀硫酸，溶于氫氟酸、硝酸和熱的濃硫酸。由灼燒二氧化鋯水合物或揮發性含氧酸鋯鹽所得的二氧化鋯為硬的白色粉末，不溶于水，稍加熱而形成的氧化鋯易溶于無機酸，強熱灼燒過的氧化鋯則僅溶于氫氟酸和濃硫酸，而熔融狀態結晶出的二氧化鋯只與氫氟酸作用。二氧化鋯為兩性氧化物，與堿共熔生成正鋯酸鹽與偏鋯酸鹽，鋯酸鹽易水解為ZrO2·xH2O白色沉淀。與金屬氧化物共熔生成鋯酸鹽�；瘜W性質穩定。具有特殊的抗酸堿侵蝕能力和優良的機械性能。

ZrO2的主要用途是作耐火材料和特種合金。若在純二氧化鋯中加入氧化鈣或氧化鎂等耐高溫氧化物，可使氧化鋯的晶型穩定。這種晶型穩定的二氧化鋯不但保持原有的優良性能，而且抗液態金屬腐蝕能力很強，是有廣泛用途的耐火材料，如用作煉鋼鑄罐和流槽的內襯，熔化金屬用的坩堝等

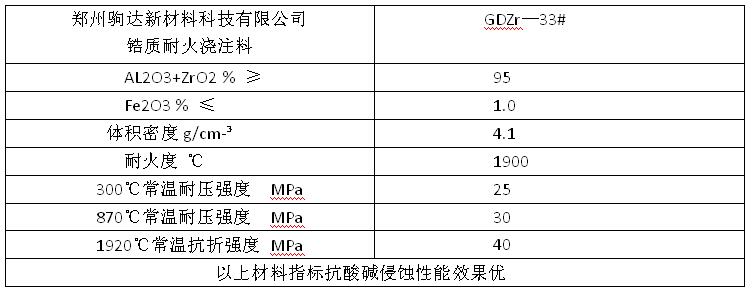

耐火澆注料用鋁鋯酸鋇做結合劑(BaAl2O4 30% +Ba ZrO3 70%)加入20%，電熔氧化鋯砂做骨料， 加人65%。其粒度組成：2. 5 ~0. 5mm占50% ,小于0. 5mm占15% ,經24h硬化后這種澆注料的性能.

耐火澆注料是一種多晶質耐火材料。由于ZrO2物質本身的高熔點、不氧化和其他高溫優良特性，使得ZrO2具有比氧化鋁、莫來石、硅酸鋁等其他耐火品種更高的使用溫度。氧化鋯在1500℃以上溫度氧化氣氛下長期使用，使用溫度高達2200℃，甚至到2500℃仍可保持完整的形狀，并且高溫化學性質穩定、耐腐蝕、抗氧化、抗熱震、不揮發，是目前國際上一種耐火材料。ZrO2的耐酸堿腐蝕能力大大強于SiO2和Al2O3。不溶于水，溶于硫酸及氫氟酸；微溶于鹽酸和硝酸。能與堿共熔生成鋯酸鹽。
