施工程序
胴體清掃——胴體、擋磚圈和護(hù)鐵安裝檢查——錨固件焊接及膨脹處理——支——澆注——養(yǎng)護(hù)及拆模、檢查。
施工注意事項(xiàng)
1.施工前檢查與確認(rèn)
首先清理施工部位的灰塵等雜物，并與業(yè)主單位共同檢查窯口護(hù)鐵、擋磚圈燒損、胴體表面變形及氧化層情況，并要求業(yè)主共同確認(rèn)。
對(duì)窯口護(hù)鐵出現(xiàn)的松動(dòng)，進(jìn)行重新緊固螺栓和調(diào)整擺放位置，燒損嚴(yán)重的建議進(jìn)行更換。
對(duì)擋磚圈脫焊的重新進(jìn)行處理，對(duì)燒損嚴(yán)重的擋磚圈進(jìn)行更換（擋磚圈原則上不低于50）。
對(duì)筒體變形部位進(jìn)行確認(rèn)或拍照，對(duì)錨固件尺寸作相應(yīng)處理。
對(duì)筒體已氧化部位錨固件的焊接要進(jìn)行焊接點(diǎn)打磨。
2.錨固件焊接
焊接前，必須對(duì)錨固件材質(zhì)和焊條品種進(jìn)行確認(rèn)并確保符合要求，焊接間距為200×200mm，“八字形”交錯(cuò)焊接，并做好膨脹處理。需對(duì)窯胴體涂刷瀝青的，必須待瀝青干后方可進(jìn)行澆注。
3.支模
尺寸要準(zhǔn)確，支設(shè)要牢固，不得存在縫隙，以防在振搗過程中出現(xiàn)漏漿現(xiàn)象。
4.澆注料的攪拌、澆注
窯口澆注料需水量一般相對(duì)較小，需嚴(yán)格按說明書進(jìn)行控制，以防影響質(zhì)量。膨脹縫是在澆注過程中留設(shè)，切記不得遺漏，環(huán)向每800mm設(shè)置一道，縱向長(zhǎng)度超過1m中間設(shè)置一道（尺寸：L×120mm×5mm）。在澆注料與耐火磚連接處，應(yīng)做好防水措施（采用五合板或塑料紙隔開），以防耐火磚受潮和澆注料失水，澆注完畢后12h內(nèi)不得轉(zhuǎn)窯。
施工規(guī)范
為確保烘烤中澆注料不發(fā)生炸裂等問題，施工中要留好排氣孔。
一次攪拌量應(yīng)以15分鐘內(nèi)施工完為一批量，攪拌的次序應(yīng)分兩次進(jìn)行：先加入骨料、粉料和結(jié)合劑進(jìn)行干混，然后加80%的水，并根據(jù)澆注料的干濕情況加入余下的水。總加水量參照澆注料廠家提供的標(biāo)準(zhǔn)加水量進(jìn)行控制，干混攪拌時(shí)間2分鐘，濕攪3分鐘。
鋪料層高度一般在300~400mm。當(dāng)采用插入式振動(dòng)棒時(shí)，澆注料厚度不應(yīng)超過振動(dòng)棒作用部分長(zhǎng)度的1.25倍。
振搗時(shí)間應(yīng)適當(dāng)，當(dāng)出現(xiàn)表面翻漿時(shí)停止振搗，振動(dòng)棒不得觸及錨固件。振動(dòng)棒插入與下層澆注料30mm以上，以使層與層之間聯(lián)結(jié)牢固，防止出現(xiàn)裂紋，并做到快插、輕拔、慢移動(dòng)，以免造成空洞。
澆注料澆注完畢后12h內(nèi)不得轉(zhuǎn)窯，業(yè)主在此時(shí)間內(nèi)如需轉(zhuǎn)窯，應(yīng)提前與施工單位溝通協(xié)商解決。
參照澆注料廠家提供的升溫曲線進(jìn)行溫升控制。在升溫過程中，可根據(jù)實(shí)際情況將火適當(dāng)拉長(zhǎng)或?qū)⑷紵鬟m當(dāng)向窯內(nèi)推進(jìn)，以避免直接在高溫點(diǎn)上。
當(dāng)采用膠料時(shí)，加膠水量和水泥量應(yīng)符合說明書要求。
窯口錨固件型式與尺寸

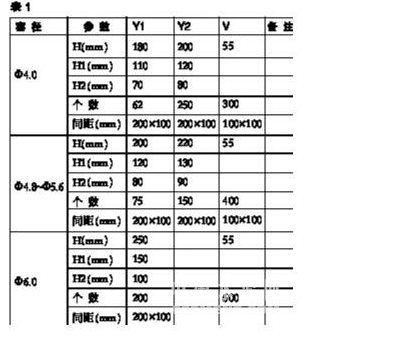

不同窯口錨固件尺寸見表1。
錨固件焊接要點(diǎn)

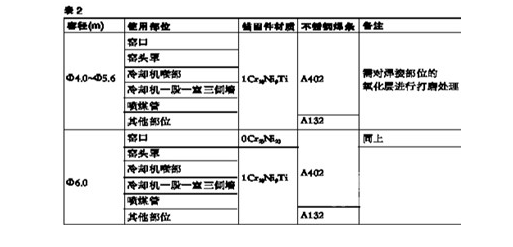

錨固件與焊條選擇見表2。
焊接注意事項(xiàng)：加工用的不銹鋼焊條頭，不能長(zhǎng)于4cm；焊縫必須飽滿，成型外表美觀，焊后檢查無裂紋；用A402焊條焊接窯口錨固件時(shí)，焊機(jī)電流控制120A（1±20%）范圍內(nèi)；焊接結(jié)束需請(qǐng)業(yè)主進(jìn)行焊接質(zhì)量現(xiàn)場(chǎng)確認(rèn)。
