格子體格子磚是指蓄熱室中用耐火磚砌成的格子狀砌體。蓄熱室必須具有足夠大的格子體體積和受熱面積，以充分利用廢棄的余熱，促使預熱氣體能達到較高的預熱溫度。格子體的砌筑形式有多種，在工藝上用具有下列要求：能充分利用蓄熱室的容積，具有較大的受熱面積和蓄熱能力，預熱氣體的溫度高、波動小：氣流分布均勻，傳熱效率高，氣流阻力�。耗透邷厍治g，結構穩定，清掃和檢修方便。

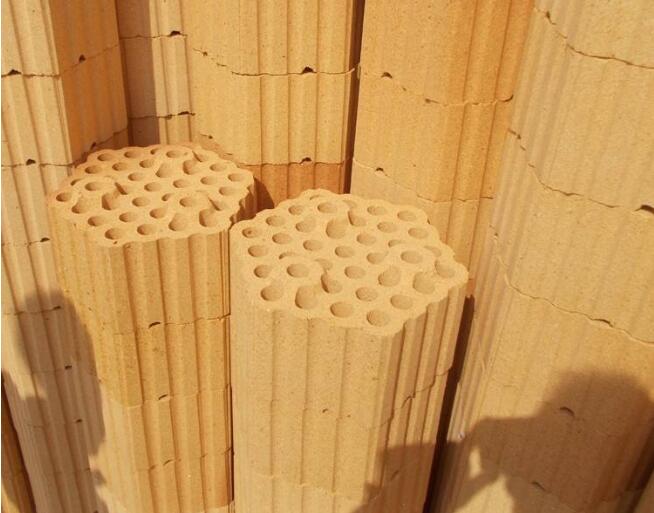

    格子體砌筑用的格子磚又稱為花格磚，是指砌筑蓄熱室格子體所用的耐火磚。蓄熱室中高溫廢氣和預熱氣體進行熱交換（蓄熱和放熱）時的中間媒介體。要求格子磚有一定的抗侵蝕和抗熱震穩定性能。常用的格子磚材料有耐火粘土磚、高鋁磚及鎂磚、鎂橄欖石磚、鉻鎂磚和鋯剛玉磚等。也可按格子體高度分段采用不同的磚材，從而改善格子體的使用性能。磚型可以采用標準型或特制的異形磚。

    玻璃窯蓄熱室工作原理是：當窯內高溫廢氣由上而下通過小爐口和空氣、煤氣通道進入蓄熱室時，將蓄熱室格子體加熱，格子體溫度逐漸升高積蓄熱量：換火后，助燃空氣和煤氣由下而上經蓄熱室底煙道進入蓄熱室，格子體積蓄的熱量就預熱空氣和煤氣，格子體溫度逐漸降低實現余熱回收，保證火焰有足夠的溫度，以滿足玻璃熔制的要求。

    玻璃窯蓄熱室的結構形式有多種，按照蓄熱室之間連通與否可以分為如下種類。

（1）連通式結構

    熔窯一側小爐下面的空氣蓄熱室為連通的一個室，煤氣蓄熱室也為連通的一個室。這種形式由于氣流分布不均，容易形成局部過熱使格子磚很快燒損，目前已不再使用。

（2）分隔式結構

    熔窯一側蓄熱室以每個小爐分成若干個互不連通的獨立室，氣體分配分別由各分支煙道上的閘板調節，并分別與煤氣及空氣支煙道相通。其結構特點是氣體分配調節方便，熱修條件較好，但分隔墻占據較多空間，減少了格子體的有效體積。但它是最普遍采用的方式之一。

（3）半分隔結構

    是指將蓄熱室爐條以下的煙道以每個小爐分隔，蓄熱室本身不分割，氣體分配調節閘板仍在分支煙道上。

（4）兩個小爐分隔式結構

    該結構形式是每兩個小爐共用一個蓄熱室或分隔成一個蓄熱室，而分支煙道按每個小爐分隔，以方便調節每個小爐的氣體分配。這種結構介于分隔式和半分隔式之間。因這種結構形式的結構穩定，操作方便，熱轉換效率高，目前大多數廠家采用這種結構。

（5）兩段式結構

    該結構是將單一的蓄熱室分成兩個蓄熱室，期間用隔墻分開，用一個垂直通道連接，即將蓄熱室分成高溫區和低溫區的兩部分采用這種結構主要是防止硫酸鈉的氣、液、固態轉化對格子磚的侵蝕，使這個轉化在蓄熱室的鏈接通道內進行，以延長格子磚的使用期限。但這種形式的蓄熱室結構復雜，很少使用。
