采用高鋁礬土為主要原料，引入少量ZrO2（因ZrO2呈單斜和四方形之間的相變，可提高制品的熱震穩定性），加入一定量的復合結合劑和添加劑，通過控制泥料的顆粒級配，經成型和高溫燒成制得的耐火制品稱為抗剝落高鋁磚。
抗剝落機理是由引入ZrO2后，其微觀結構特征決定了具有抗剝落性能：
（1）ZrO2集合體周圍有明顯的微裂紋，該集合體與周圍的剛玉、莫來石有明顯的間隙脫皮。
（2）發育良好的ZrO2集合體呈柱狀，在空間形成層狀分布，ZrO2之間有細小狹縫，其尺寸只有1~5μm，形成溝道結構。這種結構亂層疊加，迂回曲折，有利于應力傳遞和分散。
（3）莫來石發育良好，呈纖維狀，與ZrO2和剛玉等在空間交錯存在，形成復合增強結構。顯然，ZrSiO4 在高溫下分解時與周圍的AL2O3反應，生成ZrO2與莫來石，ZrO2晶體的存在阻止了纖維狀莫來石晶體及板柱狀剛玉的生長，并被其包裹，因此在ZrO2周圍呈亂層狀態。
（4）巖相分析表明剛玉和莫來石結構的交錯，ZrO2間插其中，在周圍存在微裂紋，較大ZrO2晶體自身及周圍有放射狀微裂紋。
抗剝落高鋁磚的上述結構在承受應力時會起到能量逸散，提高熱穩定性及高溫強度的效果。

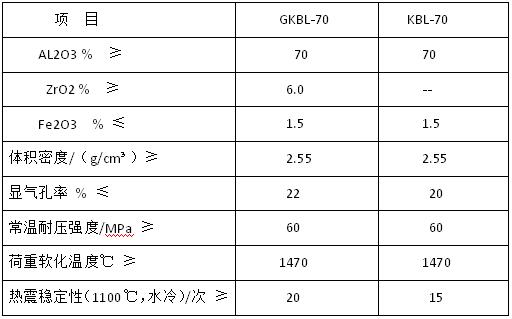

抗剝落高鋁磚應具有較高的荷重軟化溫度，高溫結構性能好，熱震穩定性能好，抗水泥熟料侵蝕性能強，抗剝落，耐堿蝕、低導熱性能優良，其理化指標下下表。
