耐高溫澆注料是不定型耐火澆注料的一種統稱，普通耐火澆注料的使用溫度一般在800℃~1500℃，根據材質要求的不同使用的溫度甚至會更高，耐高溫澆注料也是常見 和常用的一種澆注料其中的配比方法，只要是耐火材料廠家都是輕車熟路，非常的明了。

      普通耐高溫澆注料是以CA-50水泥做結合劑，與耐火骨料和粉料或摻外加劑按比例配合并加水攪拌、成型及養護后制成的。其特點是快硬高強，價廉易得，施工方便。當采用硅酸鋁質材料配制耐火澆注料時，具有一定的抗硫酸鹽侵蝕能力。該澆注料的使用溫度為1400℃左右。

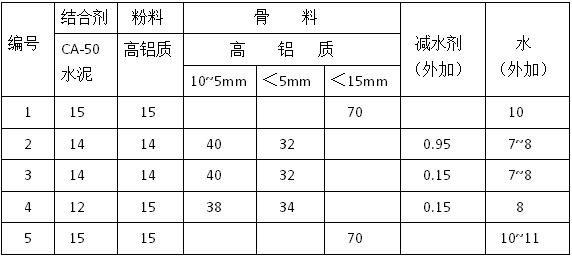

      耐高溫澆注料是不定型耐火材料的重要品種，常用配合比列于（下表）。表內編號1~3所用耐火骨料和粉料是用二級礬土熟料制備的，編號4為一級礬土熟料的，編號5為一級粘土熟料的。在一般情況下CA-50水泥和耐火粉料的總用量為27~30%，耐火骨料用量為70%~73%。CA-50水泥用量為10%~20%。當耐火澆注料用于中高溫部位時，應盡量減少水泥用量，同時增加耐火粉料用量，其品級應與耐火骨料相同或高一個等級：耐火骨料應根據窯爐使用溫度合理選擇，做到物盡其用。其顆粒級配，通常采用兩級級配，也可用統料，一般以砂率（即細骨料占整個骨料的比值）為0.45~0.55來控制：水用量一般用質量百分比表示，也可用千克每立方米或水灰比（即水與水泥和粉料之比）來表示。其總原則是，在保證澆注料拌合物的和易性情況下，應盡量減少用用量。

       應當指出，常用配合比并不是一成不變的。它將根據原材料的品種和使用條件，在生產或施工時，經試驗確定耐火澆注料的配合比，以滿足窯爐工程的使用要求。同時，應盡量摻加外加劑，以改善澆注料的施工性能和耐火性能。
