珍珠巖耐火澆注料一般用硅酸鹽水泥、CA-50水泥、水玻璃、磷酸鋁和硫酸鋁等材料做結合劑，應用最多的是CA-50水泥：珍珠巖一般選用堆積密度為70~150kg/m³、顆粒尺寸為≥0.05mm的膨脹珍良好的顆粒。當配置高強度珍珠巖耐火澆注料時，應選用堆積密度為300~500kg/m³，最大粒徑約為5mm的膨脹珍珠巖作骨料，而≤0.05mm的顆粒不得超過10%。

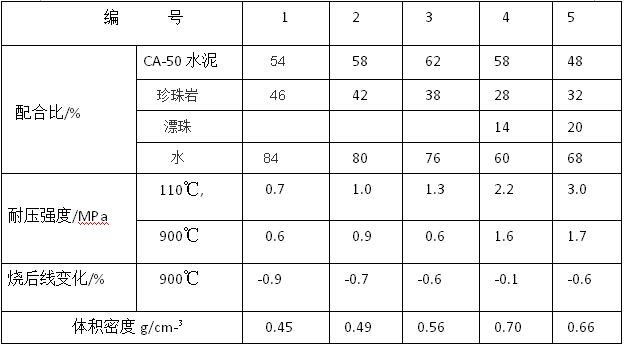

      （下表）中為珍珠巖澆注料的配合比和性能。從表中看出，隨著水泥用量的增加，體積密度增大，強度提高，熱導率降低，燒后線變化減小。由于水泥用量的增加，即珍珠巖用量的減少，因此用水量也隨之減少。

       （下表）中還可看出，適量增加粉煤灰漂珠，能提高耐火澆注料的強度，但體積密度有所增大，熱導率略有提高。因此，應根據窯爐的使用條件，合理選擇膨脹珍珠巖耐火澆注料的品種。例如，在軋鋼或鍛鋼加熱爐路頂上，采用粘土或低水泥耐火澆注料澆灌后，再用表內編號1或編號2珍珠巖耐火澆注料作隔熱層，取得了良好的節能效果。

         珍珠巖耐火澆注料的一般使用溫度為600~900℃。因此，采用硅酸鹽水泥做結合劑，完全能滿足窯爐的使用要求。硅酸鹽水泥珍珠巖耐火澆注料的配合比為：425號普通水泥40%、粘土粉16%、膨脹珍珠巖44%和水98%：其主要性能為體積密度0.48g/cm³，耐壓強度1.0MPa和600℃的熱導率0.16W/（m·K）。

         在配制珍珠巖耐火澆注料時，應現將珍珠巖用水潤濕后在拌料，攪拌均勻加余下的水濕拌和料的壓縮比為1.6~1.8，以保證耐火澆注料的體積密度。成型后，應進行自然養護3天。當環境溫度高于25℃時，初凝后進行潮濕養護。
