空心球耐火澆注料的特點是荷重軟化溫度高、強度大、因此使用溫度一般為1500℃~1800℃。

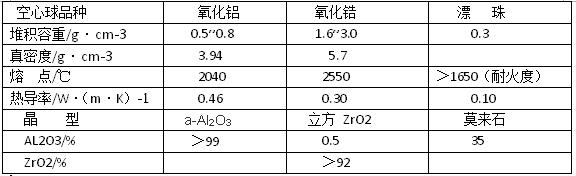

人造空心球品種有氧化鋁、氧化鋯、莫來石質(zhì)、鋁鎂質(zhì)和鎂鉻質(zhì)等，在耐火澆注料中應(yīng)用最多的為氧化鋁空心球：粉煤灰漂珠也是一種空心球，是由粉煤灰中提取的，是生產(chǎn)輕質(zhì)磚的良好原料，也是配制耐火澆注料的良好外加物。下表為空心球的主要性能。
氧化鋁空心球耐火澆注料用的結(jié)合劑，主要有CA-70或CA-80水泥、結(jié)合黏土、磷酸鋁和硫酸鋁等，用工業(yè)氧化鋁粉或剛玉粉等材料作耐火粉料，其細(xì)度為小于0.09mm的占90%以上：空心球最大粒徑為5mm，采用自然級配或分級級配。另外，應(yīng)摻入外加劑或外加物，以提高性能。氧化鋁空心球耐火澆注料在冶金、石化和炭黑等部門的窯爐中，得到了應(yīng)用，滿足了新工藝、新技術(shù)發(fā)展的需要，并獲得了顯著得社會效益。
